综合布线系统中关键环节设备该如何配置？
2014-11-12 14:11:49 来源：千家综合布线网 评论：0 点击：
综合布线工程的建设规模、建设资金、建设质量、通信设备的数量等这些设备配置是布线设计阶段中的重要部分。每项的工作都必须考虑到位，稍有不慎后果将不堪设想，因此深得各方的关注，另外设备配置在近期与远期如何结合取定更为关键。
第一、设计综合布线系统设备配置阶段的标准
综合布线西宫进行设备配置设计时，我们应该要与长远的发展眼光，将用户近期的实际需求于远期发展趋势相结合。将整个设备配置方案调配得具有通用性和灵活性尽量避免综合布线系统投产后不久，又要再次扩建或改建，造成工程建设投资极大的浪费。关于这些问题，国家有制定相关的标准如下：根据《综合布线系统工程设计规范》（GB 50311—2007）的规定：
1、水平配线子系统的缆线较难敷设，且其容量（线对对数）不多，应以远期信息需要的数量为主，也就是缆线线对数量可以适当多些。
2、垂直主干子系统的缆线较易布放，且其容量（线对对数）较多，应以近期实用为主，也就是缆线线对数量适当少些。
3、设备配置数量经计算得到结构后，在结合电缆、光缆、配线设备和接线模块等的类型、规格、容量等因素予以选用，作出比较合理的设备配置方案。
第二、目前，智能化建筑综合布线系统设备配置大体方向如下：
用于计算机网路的主干缆线，可采用光缆；用于电话通信的主干缆线则采用大对数对绞电缆，并考虑增加适当容量作为备用（一般为总对数的10%的备用线对），以保证通信（信息）网络系统安全可靠地运行。不过，综合布线系统工程的类型较多，且实际情况比较复杂，不可能按一种模式进行建设，综合布线厂家唯康VCOM建议在工程设计时，应结合智能化建筑的特点和实际需要，灵活机动地调整和运用。
第三、关于智能建筑综合布线系统工作区的规范

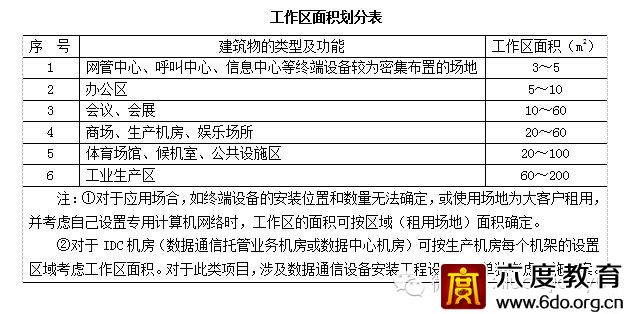

如今，按智能化建筑的功能和性质划分，其类型较多。根据我国国家标准《智能建筑设计标准》（GB 50314—2006）和《综合布线系统工程设计规范》（GB 50311—2007）的规定，大体上可分为办公、商业、文化、媒体、体育、医院、学校、交通、住宅、通用工业等类型。因此，对工作区面积的划分，应根据使用场合的具体情况而定，在国家标准GB50311—2007的条文说明中有附表规定（如图）
根据国家有关标准的规定，工作区配置宜符合以下几点。
1、工作区适配器的选用，宜符合下列规定。
A、设备的连接插座应与连接电缆的插头互相匹配；不同的插座与插头之间应加装适配器
B、在连接使用信号的数模转换、光电转换、数据传输速率转换等相应的装置时，应采用适配器。
C、对于网络规程的兼容，采用协议转换适配器。
D、各种不同的终端设备或适配器均安装在工作区的适当位置，并应考虑现场的电源与接地等系统施工安装的空间。
2、每个工作区的服务面积，应按不同的智能化建筑的类型和性质以及应用功能来确定。（以上如图所示）
按照国际标准和我国通信行业标准的规定，综合布线系统的工程的范围不包括非永久性的工作区布线，这里考虑的工作面积是作为规划中计算用户信息点数量时使用的。
第一、设计综合布线系统设备配置阶段的标准
综合布线西宫进行设备配置设计时，我们应该要与长远的发展眼光，将用户近期的实际需求于远期发展趋势相结合。将整个设备配置方案调配得具有通用性和灵活性尽量避免综合布线系统投产后不久，又要再次扩建或改建，造成工程建设投资极大的浪费。关于这些问题，国家有制定相关的标准如下：根据《综合布线系统工程设计规范》（GB 50311—2007）的规定：
1、水平配线子系统的缆线较难敷设，且其容量（线对对数）不多，应以远期信息需要的数量为主，也就是缆线线对数量可以适当多些。
2、垂直主干子系统的缆线较易布放，且其容量（线对对数）较多，应以近期实用为主，也就是缆线线对数量适当少些。
3、设备配置数量经计算得到结构后，在结合电缆、光缆、配线设备和接线模块等的类型、规格、容量等因素予以选用，作出比较合理的设备配置方案。
第二、目前，智能化建筑综合布线系统设备配置大体方向如下：
用于计算机网路的主干缆线，可采用光缆；用于电话通信的主干缆线则采用大对数对绞电缆，并考虑增加适当容量作为备用（一般为总对数的10%的备用线对），以保证通信（信息）网络系统安全可靠地运行。不过，综合布线系统工程的类型较多，且实际情况比较复杂，不可能按一种模式进行建设，综合布线厂家唯康VCOM建议在工程设计时，应结合智能化建筑的特点和实际需要，灵活机动地调整和运用。
第三、关于智能建筑综合布线系统工作区的规范
如今，按智能化建筑的功能和性质划分，其类型较多。根据我国国家标准《智能建筑设计标准》（GB 50314—2006）和《综合布线系统工程设计规范》（GB 50311—2007）的规定，大体上可分为办公、商业、文化、媒体、体育、医院、学校、交通、住宅、通用工业等类型。因此，对工作区面积的划分，应根据使用场合的具体情况而定，在国家标准GB50311—2007的条文说明中有附表规定（如图）
1、工作区适配器的选用，宜符合下列规定。
A、设备的连接插座应与连接电缆的插头互相匹配；不同的插座与插头之间应加装适配器
B、在连接使用信号的数模转换、光电转换、数据传输速率转换等相应的装置时，应采用适配器。
C、对于网络规程的兼容，采用协议转换适配器。
D、各种不同的终端设备或适配器均安装在工作区的适当位置，并应考虑现场的电源与接地等系统施工安装的空间。
2、每个工作区的服务面积，应按不同的智能化建筑的类型和性质以及应用功能来确定。（以上如图所示）
按照国际标准和我国通信行业标准的规定，综合布线系统的工程的范围不包括非永久性的工作区布线，这里考虑的工作面积是作为规划中计算用户信息点数量时使用的。
